Hogyan válasszuk ki a megfelelő CNC lézervágó gépet műhelyéhez?

Befektetés a CNC lézeres vágógép sarkalatos döntés minden fémgyártó műhely, útjelző tábla vagy gyártó számára. Jelentős tőkekiadást jelent, a termelékenység, a precizitás és a képességek átalakításának ígéretével. A számtalan lehetőség között – a különböző lézerforrásoktól és teljesítményszintektől az ágyméretekig és az automatizálási csomagokig – azonban ijesztő lehet a navigálás. A kiválasztás félrelépése kihasználatlan kapacitáshoz, kielégítetlen termelési igényekhez vagy a befektetés nem kielégítő megtérüléséhez vezethet. Ez az átfogó útmutató a kiválasztási folyamat tisztázására szolgál. Beleásunk a kritikus technológiai különbségekbe, segítünk megérteni az igazat szálas lézervágó gép ára fémre , és anyagspecifikus tanácsokat ad, mint pl hogyan válasszunk CNC lézervágót rozsdamentes acélhoz . Felfedezzük a termelékenységnövelő funkciókat is, például az automatizálást, és megvitatjuk a gyakorlati utakat, beleértve azt is, hogy mikor használjunk helyi CNC lézervágó szerviz a közelemben prototípuskészítéshez vásárlás előtt. Olyan összetett témák lebontásával, mint a CO2 vs fiber lézervágó összehasonlító táblázat és a kézzelfogható kiemelése az automatikus betöltésű CNC lézervágó előnyei rendszerekkel, ennek a cikknek az a célja, hogy felvértezze Önt a magabiztos, megalapozott döntés meghozatalához szükséges ismeretekkel, amelyek megfelelnek üzleti céljainak és a műhelykövetelményeknek az elkövetkező években.

Az alapvető technológiák megértése: CO2 kontra szállézeres vágás

A lézervágási technológia alapvető választása a hagyományos CO2 lézerek és a modern szálas lézerek között van. Ennek a megkülönböztetésnek a megértése a kiválasztási folyamat első és legfontosabb lépése. A CO2 lézer a vágósugarat úgy állítja elő, hogy gázkeveréket (elsősorban szén-dioxidot) gerjeszt egy lezárt csőben. Ezt a sugarat ezután tükrökön keresztül a vágófejre irányítják. Ezzel szemben a szálas lézer egy szilárdtest-erősítő közegben – adalékolt optikai szálban – hozza létre a sugarát, és egy rugalmas optikai kábelen keresztül közvetlenül a vágófejhez juttatja. Ez az alapvető különbség a sugárgenerálásban és -továbbításban mélyreható következményekkel jár a teljesítményre, a hatékonyságra és az alkalmazásra nézve. A szálas lézerek általában kiemelkedő elektromos hatékonyságot nyújtanak, gyakran a bemeneti teljesítmény 30-50%-át alakítják át lézerfénnyel, szemben a CO2-rendszerek 10-15%-ával. Ez alacsonyabb energiaköltséget és kevesebb hőtermelést eredményez. A szálas lézer hullámhosszát a fémek is könnyebben elnyelik, különösen a fényvisszaverő fémek, például a réz és a sárgaréz, ami gyorsabb vágási sebességet eredményez vékony és közepes lapokon. A CO2 lézerek, bár kevésbé hatékonyak vékony fémeken, kivételesen sima vágási élt biztosítanak vastagabb anyagokon, és történelmileg kiválóan alkalmasak nem fémek, például fa, akril és textíliák vágására. A kettő közötti döntés nem pusztán a "jobb" technológia kiválasztásáról szól, hanem a *megfelelő* technológiáról az adott anyagkeverékhez, vastagságtartományhoz és kívánt vágási minőséghez.

CO2 vs. Fiber lézer Cutter összehasonlító táblázat: Kulcsparaméterek

• Technológiai pálya: Az elmúlt évtizedben az iparág hatalmas elmozdulást tapasztalt a szálas lézerek irányába, köszönhetően azok sebességének, hatékonyságának és megbízhatóságának a fémvágási alkalmazások többségében.
• Teljes tulajdonlási költség (TCO): Míg a szálas lézernek bizonyos esetekben magasabb a kezdeti vételára, addig lényegesen alacsonyabb üzemeltetési költségei (teljesítmény, karbantartás, fogyóeszközök) gyakran alacsonyabb TCO-t eredményeznek 3-5 év alatt.
• Jövőbiztos: A szálas lézertechnológiába való befektetés általában igazodik a jelenlegi és előrelátható iparági trendekhez, különösen az álláskereskedések és a különféle fémvágási igényekkel rendelkező szerződéses gyártók számára.

Navigálás a piacon: Útmutató a befektetéshez és az értékhez

Megértése a szálas lézervágó gép ára fémre az egyetlen matrica árán túl kell nézni. A költség több fő alrendszerből áll, amelyek minősége és képessége eltérő. Maga a lézerforrás wattban mérve (pl. 1 kW, 3 kW, 6 kW, 12 kW) a legjelentősebb költségtényező. A nagyobb teljesítmény lehetővé teszi vastagabb anyagok vágását és a vágási sebesség növelését vékonyabb idomokon, de ez prémium. A gépváz és a mozgásrendszer – amely magában foglalja a portálokat, a meghajtókat, a lineáris vezetőket és a vágóágyat – meghatározza a munkateret (ágyméretet), valamint a gép pontosságát, stabilitását és hosszú élettartamát. A robusztus, jól megtervezett keret kritikus fontosságú a pontosság megőrzéséhez az évekig tartó használat során. A CNC-vezérlő a művelet agya; a felhasználóbarát, hatékony rendszer olyan funkciókkal, mint a beágyazószoftver és a távfelügyelet növeli az értéket. Ezeken az alapvető alkatrészeken túl rejtett költségek is bővelkednek: professzionális telepítés és kalibrálás, kezelői és programozói képzés, valamint a fogyóeszközök (segédgázok, például nitrogén vagy oxigén, fúvókák, lencsevédők) folyamatos költségei. Egy alapos pénzügyi elemzésnek össze kell hasonlítania a teljes tulajdonlási költséget (TCO) a különböző gépek között, figyelembe véve a beszerzési árat, a becsült energiafogyasztást, a karbantartási szerződéseket és a fogyóeszközök várható felhasználását egy 5 éves időszakban. Ez a holisztikus szemlélet feltárja a gép valódi értékajánlatát, elválasztva az olcsó kezdeti befektetést a költséghatékony hosszú távú partnertől.

• Erő kontra szükséglet: Gondosan igazítsa a lézerteljesítményt az elsődleges anyagvastagsághoz. A 3 kW-os gép 1/2" alatti lágyacélhoz kiváló, míg az 1"-os lemezhez 6 kW kell. A túlvásárlási teljesítmény szükségtelen költségekkel jár.
• Az ágy méretére vonatkozó szempontok: Olyan ágyméretet válasszon, amely megfelel a leggyakoribb lapméreteknek, és elegendő helyet biztosít a hatékony egymásba ágyazáshoz, de kerülje a túl nagy ágyakat, ha ritkán használják, mert megnöveli az alapterületet és a költségeket.
• Szállító értékelése: Az árnak tartalmaznia kell a jótállásra, a műszaki támogatás elérhetőségére és a pótalkatrész-logisztikára vonatkozó egyértelmű feltételeket. A jó hírű beszállító része a gép értékének.

Anyagspecifikus kiválasztás: mélyrepülés a kulcsfontosságú alkalmazásokba

Nem minden anyagot vágnak egyformán, és az elsődleges munkaterhelésnek közvetlenül meg kell felelnie a gép specifikációinak. Például tudni hogyan válasszunk CNC lézervágót rozsdamentes acélhoz speciális technikai megfontolásokat foglal magában. A rozsdamentes acél legfontosabb kihívása az oxidáció (lerakódás) megakadályozása a vágott élen, ami veszélyezteti a korrózióállóságot, és gyakran másodlagos tisztítást igényel. A tiszta, oxidációmentes ("fényes") vágás eléréséhez nagy tisztaságú nitrogént használnak segédgázként nagy nyomáson. Ez az exoterm reakció, ahelyett, hogy elfújja az olvadt fémet. Ehhez az eljáráshoz elegendő teljesítményű és csúcsnyomású lézerre van szükség az anyag átszúrásához és átvágásához. Vékony átmérőjű (3 mm alatti) esetén egy 1-2 kW-os szálas lézer nagynyomású nitrogénrendszerrel kiváló eredményeket produkál. Vastagabb szakaszok (6 mm) esetén 4-6 kW-os lézer szükséges a vágási sebesség és az élminőség fenntartása érdekében. Ezzel szemben a lágyacél hatékony vágása gyakran oxigént használ segédgázként, ahol az exoterm reakció valójában hőt ad a vágási folyamathoz, ami nagyobb sebességet és vastagabb kapacitást tesz lehetővé adott lézerteljesítmény mellett. Az alumíniumot, mivel erősen visszaverő és hővezető, legjobb szálas lézerrel vágni nitrogénnel, hogy megakadályozza a durva, oxidált élek kialakulását. A lézernek erős védelemmel kell rendelkeznie a visszaverődés ellen, amely károsíthatja az optikai rendszert.

Ajánlott lézerteljesítmény gyakori anyagokhoz és vastagságokhoz

• A gázköltség fontos tényező: A nagynyomású nitrogénfogyasztás a rozsdamentes acél vagy alumínium vágásához jelentős üzemeltetési költséget jelenthet. A TCO-ban figyelembe kell venni a fedélzeti nitrogéntermelést vagy az ömlesztett gázellátást.
• Élminőség vs. sebesség: Gyakran van kompromisszum. Az oxigén használata lágyacélon gyors, de oxidált élt hagy maga után. A nitrogén használata tisztább, de lassabb és drágább méterenként.
• Konzultáljon alkalmazásszakértőkkel: A jó hírű gépszállítóknak részletes forgácsolási paramétertáblázatokat kell biztosítaniuk, és olyan alkalmazási mérnökökkel kell rendelkezniük, akik tanácsot adnak az Ön konkrét anyagkeverékével kapcsolatban.

A termelékenység növelése: az automatizálás és a speciális szolgáltatások szerepe

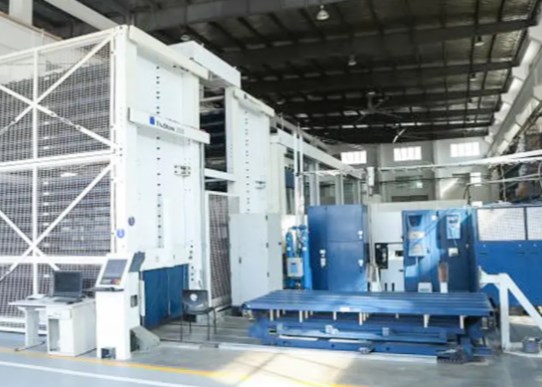

Míg a lézerforrás végzi a vágást, gyakran a perifériás rendszerek határozzák meg a gép teljes termelékenységét és kihasználtságát. Itt van a megértés a az automatikus betöltésű CNC lézervágó előnyei rendszerek kritikussá válnak. Egy automata be-/kirakodó rendszer, amely jellemzően egy anyagállványból és egy robotkarból vagy ingaasztalból áll, átalakítja a munkafolyamatot. Lehetővé teszi a kezelő számára a munkák programozását és egymásba ágyazását a gép vágása közben, majd biztonságosan betöltheti a teli lapokat és kirakhatja a vágott részeket minimális kézi beavatkozással. Az elsődleges előny a drámaian megnövekedett gép üzemidő; a lézer szinte folyamatosan tud vágni, mivel a lapcsere percek alatt megtörténik a kézi kezeléshez szükséges 10-20 perc helyett. Ez közvetlenül nagyobb teljesítményt és gyorsabb megtérülést eredményez. Csökkenti az alkatrészenkénti munkaerőköltségeket, és minimálisra csökkenti a kezelők fizikai megterhelését és biztonsági kockázatait. A világítás nélküli (felügyelet nélküli) gyártást tervező üzleteknél az automatikus betöltés előfeltétele. Az anyagkezelésen túl más fejlett funkciók is hozzájárulnak a hatékonysághoz: az automatikus fúvókaváltó (ANC) megállás nélkül váltja a vágófejeket a különböző műveletekhez, a kapacitív magasságérzékelő optimális fúvóka-lemez távolságot tart fenn egyenetlen anyag esetén, az integrált füstelszívás pedig védi az optikát és biztonságosabb munkakörnyezetet biztosít.

• Az automatizálás indoklása: Az automatikus rakodó ROI-ját a megnövekedett vágási órák értékéből számítják ki. Ha egy gép üzemeltetése óránként 100 dollárba kerül (az amortizációval együtt), napi 2 extra produktív óra megszerzése gyorsan megtérül az opcióért.
• Nem csak a nagy mennyiséghez: Még a munkaboltok is profitálnak a rövidebb beállítási időből és a nagyobb, hatékonyabb fészkek kézi lapméret-korlátozás nélküli futtatásából.
• Rendszerintegráció: Győződjön meg arról, hogy az automatizálási csomag teljes mértékben integrálva van a gép CNC-jével, biztonsági reteszekkel és intuitív programozással a lapfelszedés és -leadás helyeinek meghatározásához.

A vásárlástól a prototípusig: gyakorlati utak a vállalkozások számára

A lézervágás vállalkozásába való integrálása felé vezető út nem mindig a beszerzési megrendeléssel kezdődik. Sokak számára, különösen a startupok, a tervezők vagy az új termékvonalakat kutató vállalatok számára, pragmatikus első lépés egy helyi partnerrel való együttműködés. CNC lézervágó szerviz a közelemben prototípuskészítéshez . Ez a megközelítés óriási rugalmasságot és alacsony kockázatot kínál. Lehetővé teszi a tervek tesztelését és finomítását, a különböző anyagokkal és vastagságokkal való kísérletezést, valamint a piaci igények érvényesítését jelentősebb tőkekötelezettség nélkül. Egy jó szolgáltató értékes visszajelzést is tud adni a gyárthatósági tervezésről (DFM), javaslatot tehet a vágás minőségének javítására vagy a költségek csökkentésére. Szervizpartner kiválasztásakor olyan gépet keressen, amely számos gépfunkcióval rendelkezik (hogy megfeleljen potenciális jövőbeli vásárlásának), jó hírnevet szerzett a minőségről és a pontos szállításról, valamint egyértelmű kommunikációról. Részletes méretvizsgálati jelentést kell készíteniük a prototípusokról. Ez a fázis valós adatokat szolgáltat a ciklusidőkről és a költségekről, amelyek közvetlenül tájékoztatják az Ön esetleges berendezésvásárlását. Ha készen áll az átállásra, a megszerzett tapasztalat biztosítja, hogy olyan gépet vásároljon, amely tökéletesen megfelel az Ön bizonyított igényeinek, nem csak a vártnak.

• Prototípus a gyártási kontinuumhoz: Egy megbízható szervizpartner a túlcsordulási munkákat vagy olyan speciális anyagokat is el tudja végezni, amelyeket Ön nem szeretne házon belül vágni, még akkor is, ha Ön gépe van.
• Műszaki adatok összegyűjtése: Használja a prototípuskészítési fázist a pontos lézerteljesítmény dokumentálásához, segíti a gáznyomásokat és az alkatrészekhez használt vágási sebességeket. Ez lesz a mércéje a gépi vásárlásnál.
• Kapcsolatok építése: A gyártási ökoszisztéma partnerségekre épül. A jó szolgáltatási irodai kapcsolat előnyt jelent, függetlenül a házon belüli felszereltség szintjétől.

GYIK

Milyen biztonsági óvintézkedések szükségesek CNC lézervágó használatakor?

A lézeres vágás számos veszélyt rejt magában, amelyek szigorú biztonsági protokollokat igényelnek. Lézersugárzás: Az elsődleges veszélyt a láthatatlan, nagy teljesítményű lézersugár jelenti, amely súlyos szemsérülést okozhat, és meggyullad az anyagokat. A gépeknek teljesen összekapcsolt burkolatokkal kell rendelkezniük biztonsági besorolású látóablakkal, amelyek blokkolják az adott lézer hullámhosszát. Füstök és részecskék: Fémek és műanyagok vágásakor veszélyes gőzök és finom részecskék keletkeznek. Az integrált, nagy térfogatú füstelszívó rendszer kötelező a kezelő egészségének védelme és az optika tisztán tartása érdekében. Tűzveszély: A forró szikra és az olvadt salak meggyújthatja a környező anyagokat. A gépeket tűzoltó rendszerrel kell ellátni, és a munkaterületet tűzveszélyes anyagoktól távol kell tartani. Elektromos biztonság: A nagyfeszültségű alkatrészek megfelelő földelést és zárolási/kijelölési eljárást igényelnek a karbantartás során. Az ezeket a szempontokat lefedő átfogó kezelői képzés nem csak tanácsos, hanem jogi és etikai szükséglet is.

Milyen gyakran igényel karbantartást egy szállézeres vágógép, és mit jelent ez?

A szálas lézerek viszonylag alacsony karbantartási igényükről ismertek, de a fegyelmezett ütemezés kulcsfontosságú az üzemidő szempontjából. Naponta: A kezelőknek szemrevételezéssel meg kell vizsgálniuk a lencséket és a fúvókákat a fröcskölés szempontjából, meg kell tisztítani a vágóágyat a salaktól, és ellenőrizniük kell a gáz- és hűtőfolyadék szintjét. Hetente/kéthetente: Ez magában foglalja a lencseszerelvény alaposabb tisztítását (megfelelő anyagok felhasználásával a karcolások elkerülése érdekében), a CNC-szekrény és a lézerforrás-hűtő légszűrőinek ellenőrzését és megtisztítását, valamint a lineáris vezetők és sínek ellenőrzését, hogy nincs-e benne törmelék. 6-12 havonta (vagy üzemóránként): A minősített technikusnak átfogóbb szolgáltatást kell végeznie, amely magában foglalhatja a lézergáz tisztaságának (CO2-hoz) vagy a szivattyúforrás teljesítményének ellenőrzését (szálas esetében), a sugárút kalibrálását, a mozgásrendszerek beállításának ellenőrzését, valamint a kopó alkatrészek, például a védőablak, a szűrők és esetleg a fókuszlencse cseréjét. A gyártó speciális karbantartási ütemtervének betartása elengedhetetlen a garancia megőrzéséhez és a gép élettartamának maximalizálásához.

CNC lézervágóval lehet gravírozni, jelölni, vagy külön gép kell?

Igen, a legmodernebb CNC lézeres vágógépek teljes mértékben alkalmasak a gravírozási és jelölési műveletek elvégzésére, így rendkívül sokoldalúak. Az eljárás során a lézersugarat enyhén defókuálják, és jelentősen csökkentik a teljesítményét, így csak egy vékony anyagréteget távolít el, vagy színváltozást (lágyítást) okoz a felületen anélkül, hogy átvágna. Ennek vezérlése közvetlenül a gép CNC szoftverén keresztül történik, ahol külön "gravírozási" szerszámpályát határozhat meg különböző sebesség- és teljesítménybeállításokkal. Ez tökéletes a cikkszámok, logók, sorozatszámok vagy adatmátrix kódok közvetlenül a kész alkatrészekhez való hozzáadásához. A rendkívül nagy felbontású jelöléshez (például a kis elektronikai alkatrészeken található részletes grafikákhoz) a dedikált galvanométer alapú lézeres marker gyorsabb, de az ipari azonosítási igények túlnyomó többségére a vágólézer több mint megfelelő és költséghatékony megoldás, így nincs szükség külön dedikált gépre.

Milyen fájlformátumokat kell megadnom egy CNC lézervágón való munka futtatásához?

A CNC lézervágókat vektor alapú fájlformátumok hajtják, amelyek pontos útvonalakat határoznak meg. Az univerzális szabvány a DXF (rajzcsere formátum) fájlt. Ez a formátum tiszta, zárt vektor alakzatokat (vonalakat, íveket, köröket) tartalmaz, amelyeket a gép egymásba ágyazó szoftvere könnyen levágott kontúrokként értelmez. AI (Adobe Illustrator) fájlok is általánosan elfogadottak, feltéve, hogy körvonalakkal vannak mentve, nem pedig élő szövegként vagy effektusként. Egyes rendszerek elfogadják DWG fájlokat vagy akár PDF-ek , de ezek néha hibákat okozhatnak, ha nem megfelelően exportálják. A fájlokkal szemben támasztott legfontosabb követelmények a következők: 1) Zárt körvonalak: A formákban nem lehetnek hézagok a folyamatos vágáshoz. 2) Helyes lépték: A geometriának 1:1 méretarányúnak kell lennie (pl. 1 rajzi egység = 1 mm). 3) Tiszta geometria: Kerülje az ismétlődő vonalakat, az apró szegmenseket vagy a túl bonyolult spline-okat. A legtöbb üzlet sablont vagy ellenőrző listát biztosít a fájl-előkészítéshez a zökkenőmentes munkafeldolgozás érdekében.
